SVM原理推导

定义任务

任务：对线性可分的二分类问题，寻找一条直线，对于距离该直线最近的正负样本点，使得它们到直线的距离相等，且它们之间的距离最大。即寻找最宽的路，将正负样本分开。

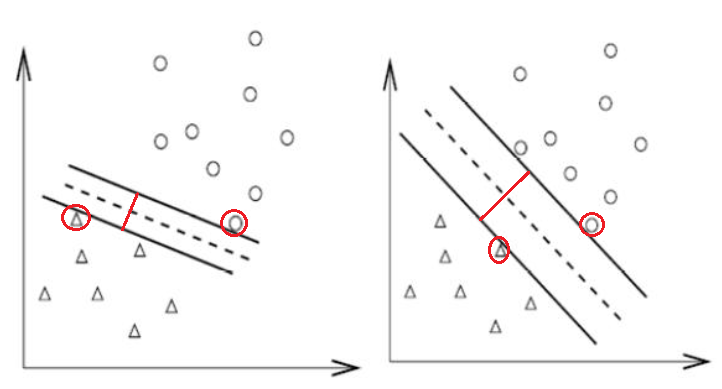

如下图所示，右侧的决策边界要优于左侧决策边界。

决策边界对比2

$\overrightarrow{w}$ $C$ 为原点到决策边界的距离，则决策函数为：

\begin{matrix} (1) & \begin{matrix} {\begin{matrix} \vec{w} \cdot \vec{x} > C, t h e n + \\ \vec{w} \cdot \vec{x} < C, t h e n - \end{matrix} \end{matrix} \end{matrix}

稍作化简，可得：

\begin{matrix} (2) & \begin{matrix} {\begin{matrix} \vec{w} \cdot \vec{x} + b > 0, t h e n + \\ \vec{w} \cdot \vec{x} + b < 0, t h e n - \end{matrix} \end{matrix} \end{matrix}

$y$ 做如下定义：

\begin{matrix} (3) & \begin{matrix} y = {\begin{matrix} 1, + \\ - 1, - \end{matrix} \end{matrix} \end{matrix}

则决策函数应该满足：

\begin{matrix} (4) & y (\vec{w} \cdot \vec{x} + b) > 0 \end{matrix}

决策函数标准化

对决策函数加入距离限制，比如要求最近的点到决策边界的函数间隔至少为1，则决策函数：

\begin{matrix} (5) & \begin{matrix} y (\vec{w} \cdot \vec{x} + b) ⩾ 1 \\ x \in 训 练 集 \end{matrix} \end{matrix}

含义：正负样本点距离决策边界的最近距离为1。对于等于1的点，我们称之为支持向量。

计算街宽

\begin{matrix} (6) & \begin{aligned} W I D T H & = (\vec{x_{+}} - \vec{x_{-}}) \cdot \frac{\vec{w}}{| \vec{w} |} \\ = \frac{2}{| \vec{w} |} \\ \vec{x_{+}} 和 \vec{x_{-}} 均 为 支 持 向 量 \end{aligned} \end{matrix}

定义优化目标

\begin{matrix} (7) & \begin{matrix} m a x \frac{2}{| \vec{w} |} \\ \Rightarrow m i n | \vec{w} | \\ \Rightarrow {\begin{matrix} m i n \frac{1}{2} {‖ \begin{matrix} \vec{w} \end{matrix} ‖}_{2}^{2} \\ s . t . y_{i} (\vec{w} \cdot \vec{x_{i}} + b) ⩾ 1, i = 1. . . N \end{matrix} \end{matrix} \end{matrix}

定义拉格朗日函数

\begin{matrix} (8) & \begin{matrix} L (α, w, b) = \frac{1}{2} {‖ \begin{matrix} \vec{w} \end{matrix} ‖}_{2}^{2} + \sum_{i = 1}^{N} α_{i} [1 - y_{i} (\vec{w} \cdot \vec{x_{i}} + b)] \\ \vec{α} = (α_{1}, α_{2}, \dots, α_{N}) \geq 0 \end{matrix} \end{matrix}

$L$ 最小 $L$ $\overrightarrow{w}$ $b$ 求导：

\begin{matrix} (9) & \begin{matrix} \frac{\partial L}{\partial \vec{w}} = \vec{w} - \sum_{i = 1}^{N} α_{i} y_{i} x_{i} = 0 \\ \frac{\partial L}{\partial b} = - \sum_{i = 1}^{N} α_{i} y_{i} = 0 \end{matrix} \end{matrix}

$\overrightarrow{w}$ 的最优解：

\begin{matrix} (10) & \begin{matrix} \vec{w^{*}} = \sum_{i = 1}^{N} α_{i} y_{i} x_{i} \\ \sum_{i = 1}^{N} α_{i} y_{i} = 0 \end{matrix} \end{matrix}

$b$ $y_i(\overrightarrow{w} \cdot \overrightarrow{x_i} + b) = 1$ 进行求解。

至此，求得决策边界：

\begin{matrix} (11) & \begin{matrix} {\begin{matrix} \sum_{i = 1}^{N} α_{i} y_{i} (\vec{x_{i}} \cdot \vec{x_{n e w}}) + b > 0, t h e n + \\ \sum_{i = 1}^{N} α_{i} y_{i} (\vec{x_{i}} \cdot \vec{x_{n e w}}) + b < 0, t h e n - \end{matrix} \end{matrix} \end{matrix}

核方法

\begin{matrix} (12) & \begin{matrix} L = \sum_{i = 1}^{N} α_{i} - \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}), x \in 训 练 集 \\ 注 ： 由 此 可 见 ， L 取 决 于 训 练 集 x_{i} \cdot x_{j} \end{matrix} \end{matrix}

定义：

\begin{matrix} (13) & K (x_{i}, x_{j}) = Φ (x_{i}) \cdot Φ (x_{j}) \end{matrix}

$K(x_i,x_j)$ $\Phi$ 为变换函数。左侧为点乘后的变换，右侧为变换后的点乘，核方法本质是将变换后的点乘改为点乘后的变换。我们不需要知道如何变换，只需要知道变换后的结果。

神经网络

从神经网络的角度理解，SVM的本质是通过全连接变换，采用hinge-loss作为损失函数的分类问题。

SVM神经网络

hinge-loss（经验风险）为：

\begin{matrix} (14) & \begin{matrix} L (y \cdot (w \cdot x + b)) = [1 - y \cdot (w \cdot x + b)]_{+} \\ 其 中 ， [z]_{+} {\begin{matrix} z, z > 0 \\ 0, z <= 0 \end{matrix} \end{matrix} \end{matrix}

为了防止过拟合，实际优化目标还会加入正则化项（结构风险）：

\begin{matrix} (15) & \begin{matrix} m i n {[1 - y \cdot (w \cdot x + b)]_{+} + λ | | w | |^{2}}_{w, b} \\ 其 中 ， [z]_{+} {\begin{matrix} z, z > 0 \\ 0, z <= 0 \end{matrix} \end{matrix} \end{matrix}

实现代码为：


x
1
class LinearSVM(nn.Module):
2
    def __init__(self):
3
        super(LinearSVM, self).__init__()
4
        self.linear = nn.Linear(in_features=2, out_features=1)
5
    def forward(self, x):
6
        y = self.linear(x)
7
        return y
8

9
svm = LinearSVM()
10
optimizer = optim.SGD(svm.parameters(), lr=0.1)
11

12
batch_size = 1
13
epoch_num = 30
14
N = 500
15

16
for epoch in range(1,epoch_num+1):
17
    for i in range(0, N, batch_size):
18
        x = torch.Tensor(X[i: i+batch_size])
19
        y = torch.Tensor(Y[i: i+batch_size])
20

21
        y_pred = svm(x)
22

23
        loss = torch.mean(torch.clamp(1 - y_pred * y, min=0))       # hinge loss
24
        loss += 0.01 * torch.mean(svm.linear.weight ** 2) / 2       # l2 pently
25

26
        loss.backward()
27
        optimizer.step()
28
        optimizer.zero_grad()
29

对偶问题转化

$1. 原始问题：$

\begin{matrix} (16) & \begin{matrix} L (α, w, b) = \frac{1}{2} {‖ \begin{matrix} \vec{w} \end{matrix} ‖}_{2}^{2} + \sum_{i = 1}^{N} α_{i} [1 - y_{i} (\vec{w} \cdot \vec{x_{i}} + b)] \\ \vec{α} = (α_{1}, α_{2}, \dots, α_{N}) \geq 0 \end{matrix} \end{matrix}

$2. 对偶函数：$

\begin{matrix} (17) & g (α) = min_{w, b} L (α, w, b) \end{matrix}

$3. 对偶问题：$

\begin{matrix} (18) & max_{α, α \geq 0} g (α) = max_{α, α \geq 0} min_{w, b} L (α, w, b) \end{matrix}

$4. 求解对偶函数：$

\begin{matrix} (19) & \begin{aligned} \nabla_{w} L (w, b, α) = w - \sum_{i = 1}^{N} α_{i} y_{i} x_{i} = 0 \\ \nabla_{b} L (w, b, α) = - \sum_{i = 1}^{N} α_{i} y_{i} = 0 \end{aligned} \end{matrix}

$解得：$

\begin{matrix} (20) & \begin{aligned} w = \sum_{i = 1}^{N} α_{i} y_{i} x_{i} \\ \sum_{i = 1}^{N} α_{i} y_{i} = 0 \end{aligned} \end{matrix}

$对L(\alpha,w,b)化简得：$

\begin{matrix} (21) & \begin{aligned} L (w, b, α) & = \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}) - \sum_{i = 1}^{N} α_{i} y_{i} ((\sum_{j = 1}^{N} α_{j} y_{j} x_{j}) \cdot x_{i} + b) + \sum_{i = 1}^{N} α_{i} \\ = - \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}) + \sum_{i = 1}^{N} α_{i} \end{aligned} \end{matrix}

$所以，对偶函数为：$

\begin{matrix} (22) & g (α) = min_{w, b} L (α, w, b) = - \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}) + \sum_{i = 1}^{N} α_{i} \end{matrix}

$5. 对偶函数极大化，即将原问题转化为对偶问题：$

\begin{matrix} (23) & \begin{array}{ll} max_{α} & - \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}) + \sum_{i = 1}^{N} α_{i} \\ s.t. & \sum_{i = 1}^{N} α_{i} y_{i} = 0 \\ α_{i} ⩾ 0, i = 1, 2, \dots, N \end{array} \end{matrix}

$将问题改为等价的 \min 问题：$

\begin{matrix} (24) & \begin{array}{ll} min_{α} & \frac{1}{2} \sum_{i = 1}^{N} \sum_{j = 1}^{N} α_{i} α_{j} y_{i} y_{j} (x_{i} \cdot x_{j}) - \sum_{i = 1}^{N} α_{i} \\ s.t. & \sum_{i = 1}^{N} α_{i} y_{i} = 0 \\ α_{i} ⩾ 0, i = 1, 2, \dots, N \end{array} \end{matrix}

SMO算法

待补充。

附录

二范数求导

\begin{matrix} (25) & {‖ \begin{matrix} \vec{w} \end{matrix} ‖}_{2}^{2} = {\vec{w}}^{T} \cdot \vec{w} = w_{1}^{2} + w_{2}^{2} + . . . + w_{n}^{2} \end{matrix}

\begin{matrix} (26) & \frac{\partial {\vec{w}}^{T} \cdot \vec{w}}{\partial \vec{w}} = 2 \vec{w} \end{matrix}

$w_1^2 + w_2^2 + ... + w_n^2$ $\overrightarrow{w}$ 中的每个变量求偏导。
